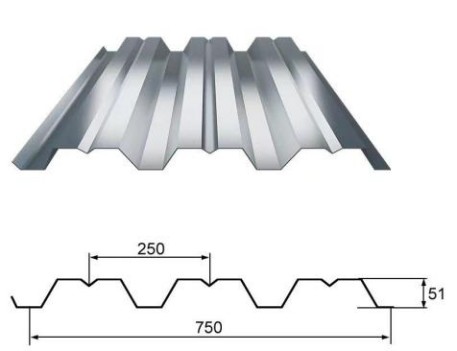

TD51-250-750

Cubierta de piso / Chapa perfilada / Cubierta de metal

Ancho de extensión : 1000 mm

Datos técnicos

• Fuerte rendimiento de fricción y cizallamiento

La lámina de piso de tipo cerrado utiliza un diseño especial de nervadura cerrada y ofrece un excelente rendimiento al corte vertical. Gracias a las limitaciones de carga de diseño de la plataforma de entramado, la plataforma de acero y el hormigón no se deslizan entre sí.

• Rendimiento perfecto resistente al fuego

La nervadura está completamente revestida de hormigón, similar a las barras de acero de refuerzo de la losa de hormigón que se vierte en obra. La losa mixta cerrada puede sustituir por completo las barras de acero de refuerzo para el momento de flexión durante la tracción del forjado y ofrece hasta 1,5 horas de resistencia al fuego sin necesidad de revestimiento ignífugo.

Tiempo de resistencia al fuego vs profundidad de cobertura de un piso de acero perfilado cuando no está protegido por el material ignífugo debajo de él:

Propiedades de la sección

① No estándar, plazo de entrega más largo

② Espesor nominal del recubrimiento

③ Resistencia mínima al rendimiento del acero

Aplicación inteligente

Además de su aplicación en pisos compuestos en edificios de varias plantas y establecimientos comerciales, se utiliza ampliamente en entrepisos. Su revestimiento resistente a la corrosión lo convierte en la mejor solución para aplicaciones típicas como estacionamientos, donde nuestro sistema de pisos estructurales mejora la apariencia de los techos expuestos.

Especificaciones del material

Nuestro panel de cubierta está fabricado con acero de alta resistencia galvanizado por inmersión en caliente, con un límite elástico mínimo de 550 MPa y una masa de recubrimiento de Z275 (mín. 275 g/m² de recubrimiento total de zinc en ambas caras). El espesor disponible varía de 0,70 mm a 1,2 mm (espesor del metal base). El acero cumple con las normas AS1397 y BS EN 10147:2000.

Probado en condiciones extremas

Los paneles de cubierta se han sometido a rigurosas pruebas, como la prueba de bloque deslizante, pruebas de encofrado (incluyendo corte y apoyo), prueba de losa a escala real, prueba de ciclo de losa compuesta, prueba de resistencia al fuego, prueba de presión de aire en el encofrado, prueba de carga en cuatro puntos en el encofrado y prueba de carga concentrada. Estas pruebas se realizan en laboratorio para garantizar el máximo rendimiento y calidad de nuestros perfiles de cubierta. (Véase figuras 2.1 a 2.4)

Seguro de calidad

Nuestras láminas de acero cumplen con las principales normas chinas y los estándares de diseño adoptados en toda Asia. Fabricadas con acero de alta resistencia, presentan una configuración óptima y emplean métodos avanzados de diseño y construcción.

Etapa de encofrado de mesa de tramo

Método de uso

• La cubierta del piso se coloca y se conecta con la viga de acero, y el extremo de la placa se suelda con la viga de acero a través de soldadura por puntos, y el medio se suelda con la viga de acero a través de soldadura por fusión: cuando la distancia de la viga es mayor a 1,5 m, la unión lateral de la placa de apoyo de acero y la placa de acero se debe fijar a una distancia de 90 cm (el valor mínimo), que se suelda o se sujeta con tornillos autorroscantes.

• Al cortar placas de acero en obras, se recomienda utilizar cortadores iónicos eléctricos para biselar, cortar ángulos y perforar agujeros extra largos, entre otros, para evitar dañar el revestimiento superficial de las placas. Si se utiliza oxígeno acetileno para cortar, se debe aplicar pintura antioxidante de polvo de zinc al filo para evitar la corrosión.

• Se debe preparar una manta ignífuga en el lugar de corte para evitar chispas y escorias causadas por el fuego, y se deben proporcionar extintores en el lugar para necesidades de emergencia.

Técnicas de instalación

Detalles de la conexión

l Detalles de conexión de acero

l Detalles de conexión de hormigón

l Detalles del fuego
